Farma Čapí hnízdo - MaR zdroje tepla a chladu

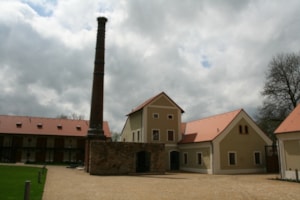

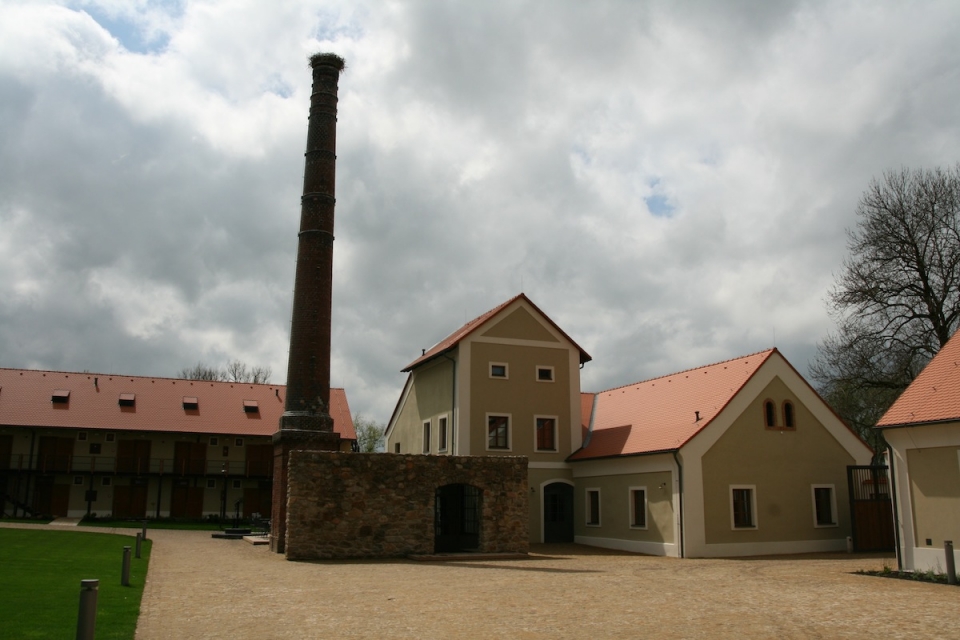

Farma Čapí hnízdo byla dokončena v roce 2010. Původní statek Dvůr Semtín byl využíván nejen pro zemědělskou činnost, ale v roce 1875 zde vznikl i lihovar. 20. století však nebylo nakloněno rozvoji a statek začal chátrat. Na přelomu tisíciletí nebyl využíván vůbec.

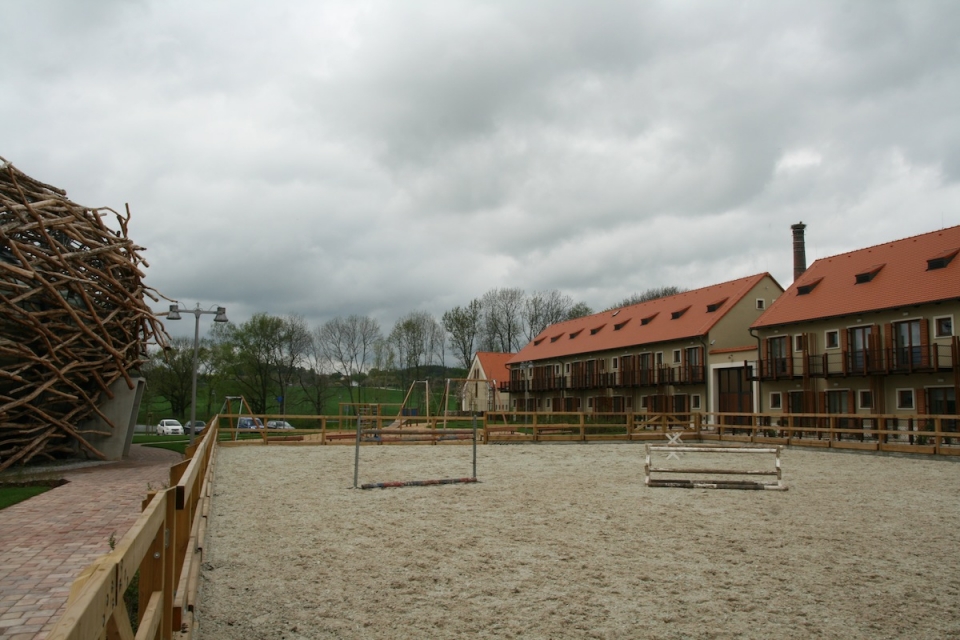

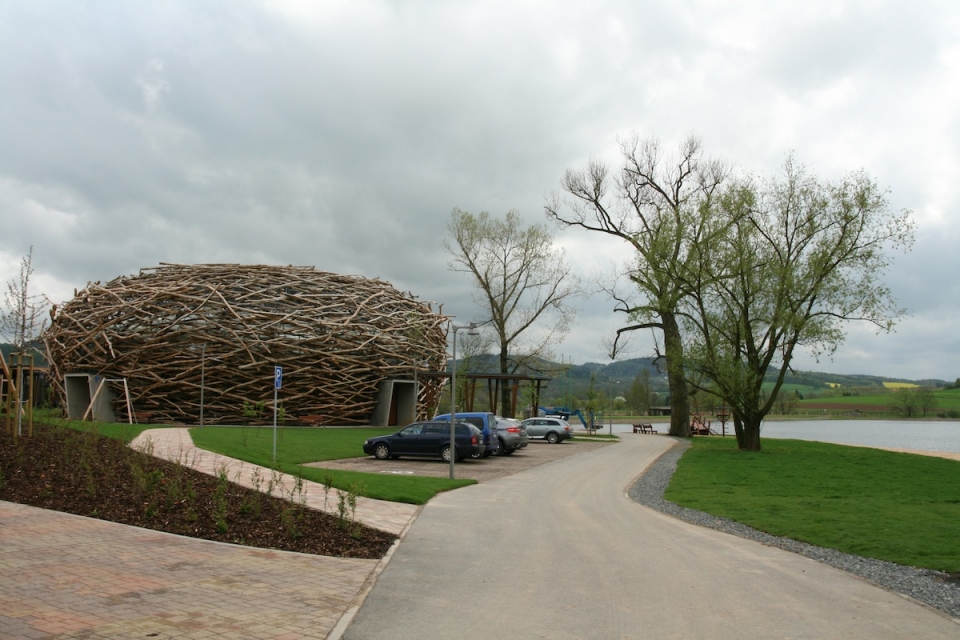

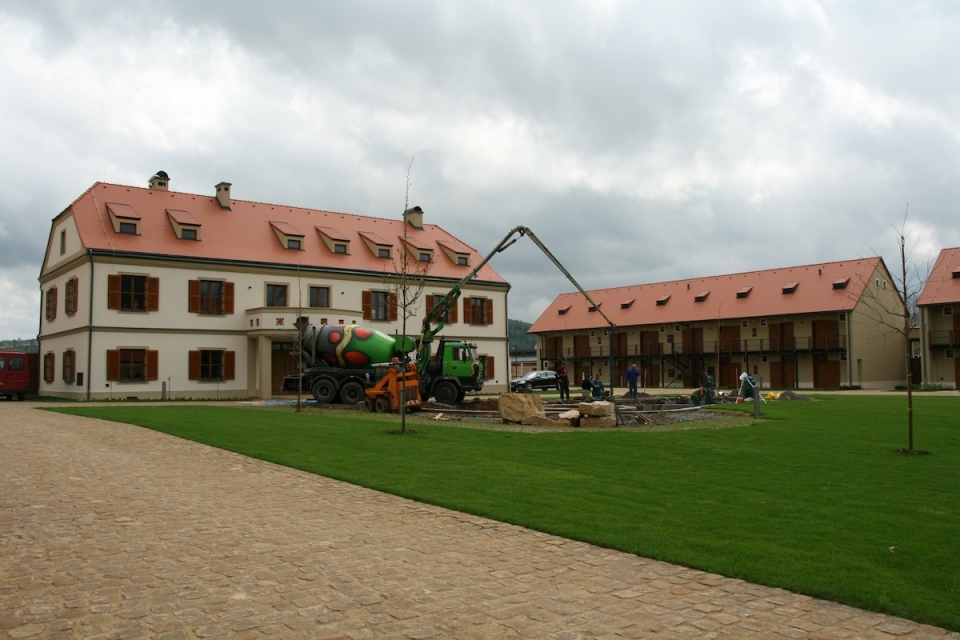

Farma Čapí hnízdo je nově otevřený unikátní víceúčelový areál vhodný pro firemní akce i pro trávení volného času jednotlivců a rodin. Nachází se 50 km jihovýchodně od Prahy, mezi Benešovem a Olbramovicemi.

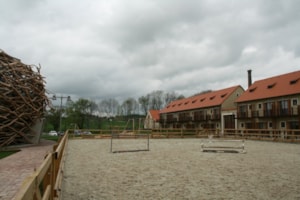

Areál je umístěn uprostřed přírody na území přírodního parku Džbány-Žebrák. Nabízí řadu agroaktivit, jako jsou projížďky na koních, jezdecký výcvik, jízdu v kočáře, návštěvy hospodářských objektů s domácími zvířaty, vyjížďky na lodičkách a rybaření na místním rybníku. K odpočinku slouží wellnescentrum s bazénem, saunou, párou a whirlpoolem. Sportovní aktivity umožňují tenisové kurty, multifunkční hřiště, bowling a fitness centrum. V okolí se nachází spousta cyklostezek, k dispozici je půjčovna jízdních kol.

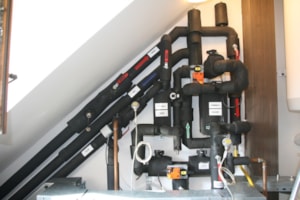

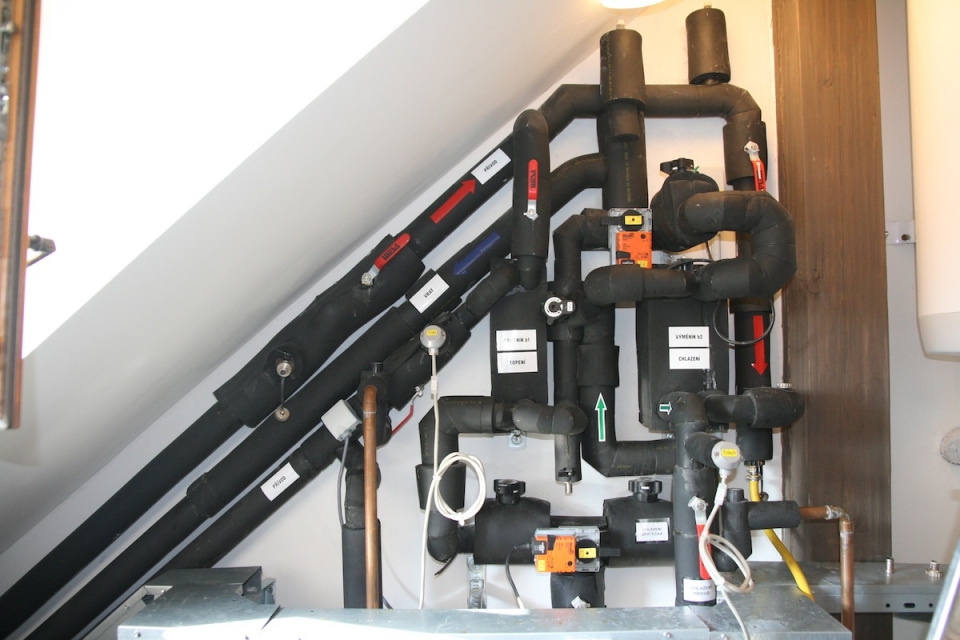

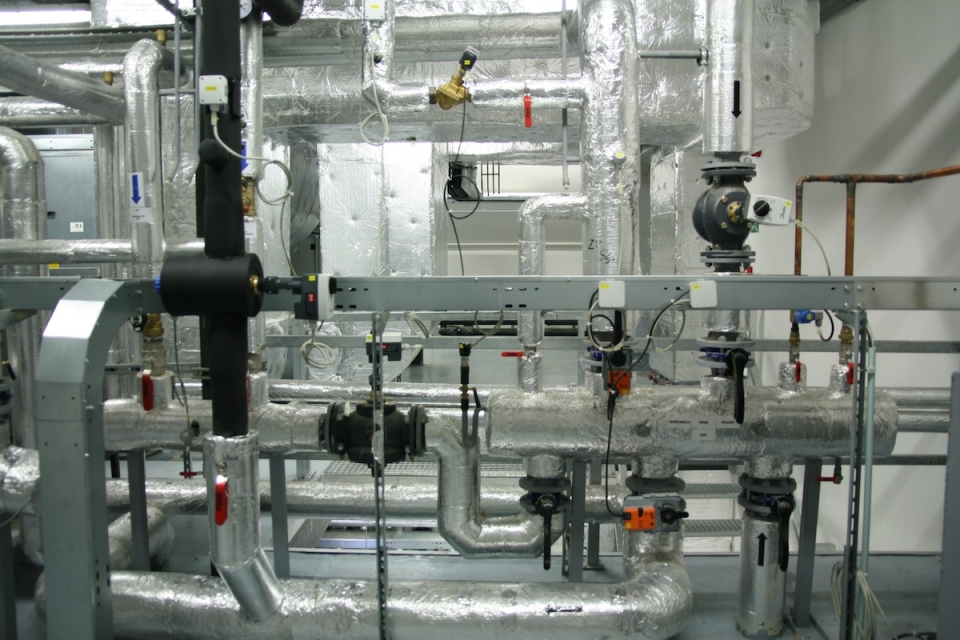

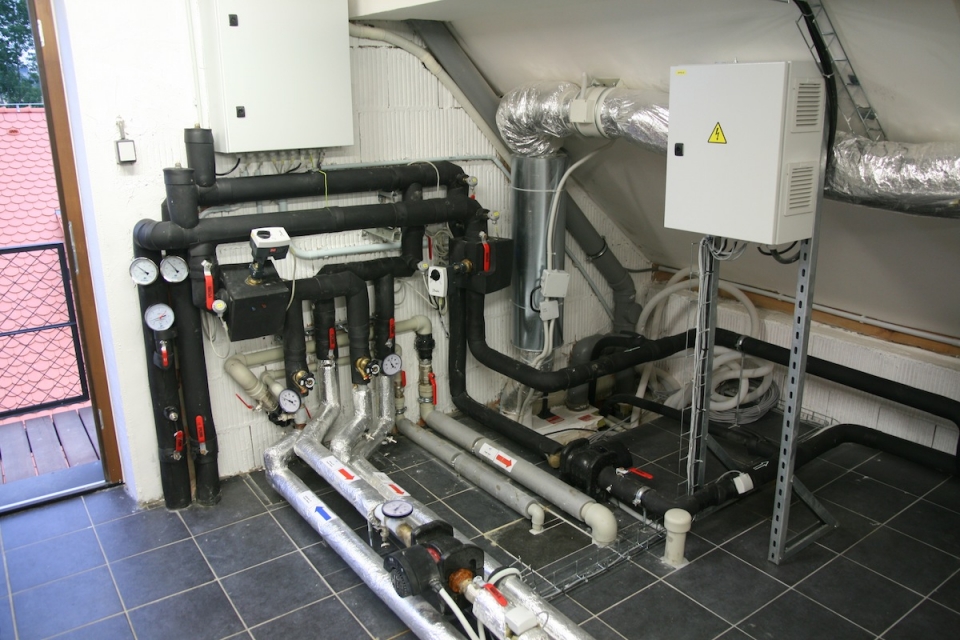

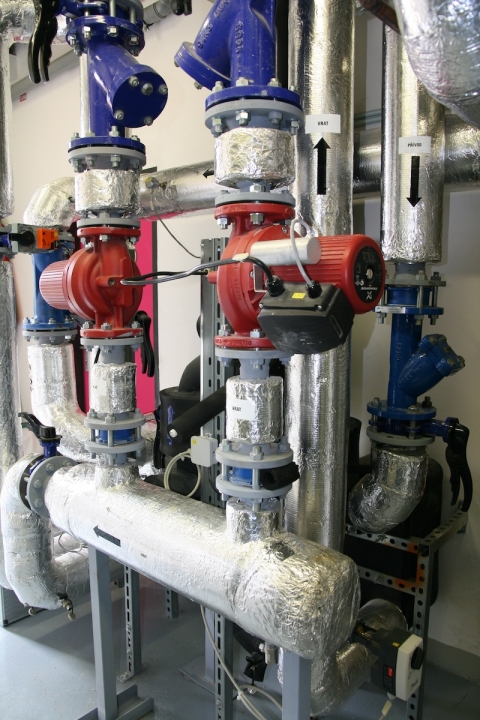

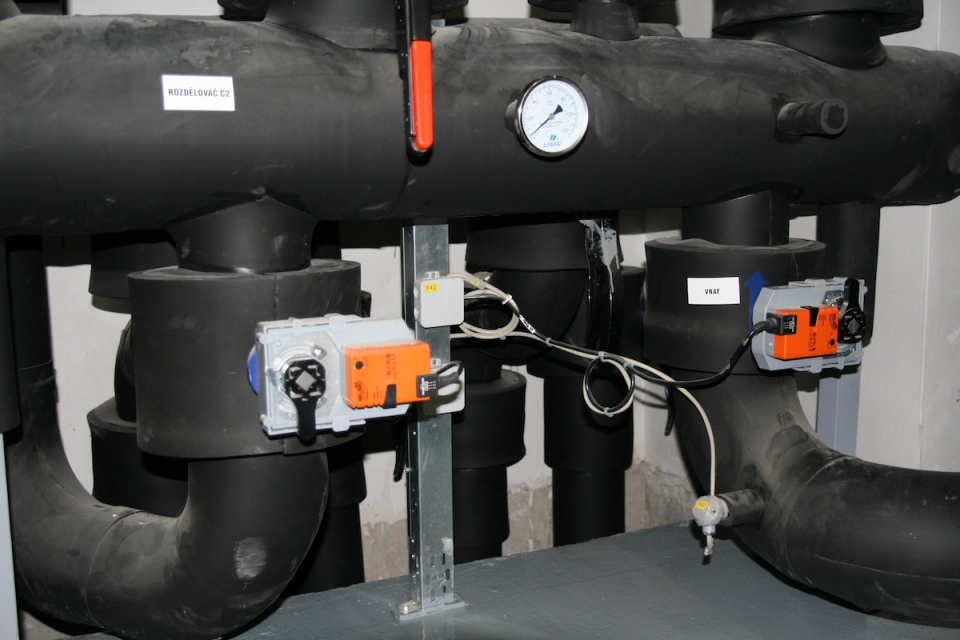

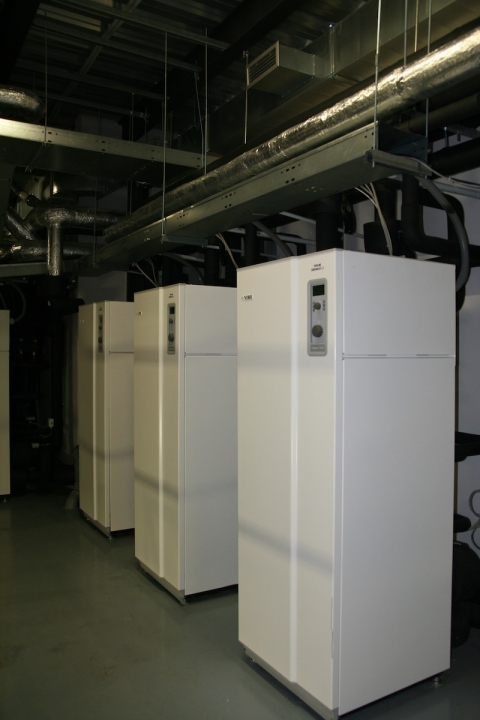

V tomto areálu firma REVOS realizovala systém řízení zdroje tepla a chladu a jejich rozvodu po objektech. Hlavními zdroji tepla a chladu je 6 tepelných čerpadel NIBE typu země-voda o výkonu 6 x 60 kW. Tepelná čerpadla zásobují teplem a chladem všechny objekty areálu, ale zajišťují i centrální ohřev teplé užitkové vody a ohřev bazénů. Pro rozvod tepla a chladu v areálu je instalován dvoutrubkový systém. Využití dvoutrubkového systému předpokládá i inteligentní řízení v jednotlivých objektech. Výroba tepla a chladu je řízena kvantitativní regulací, která zajišťuje optimální využití energie. Hydraulické okruhy jsou navrženy s důrazem na nejefektivnejší využití čerpací práce teplonosného media.

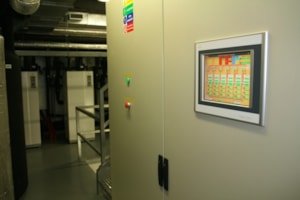

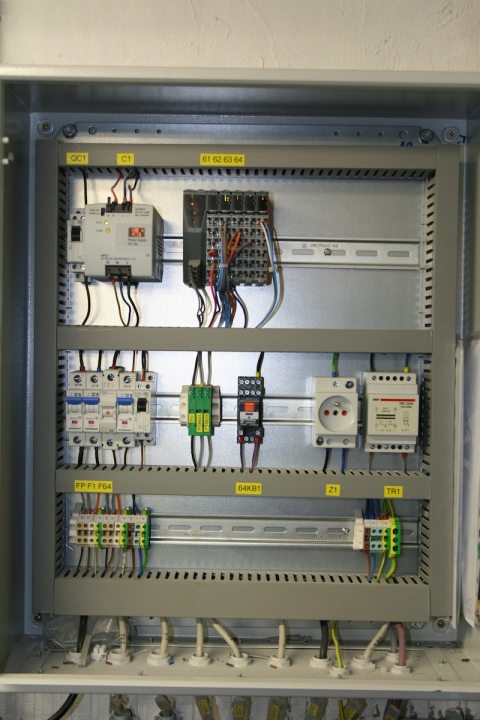

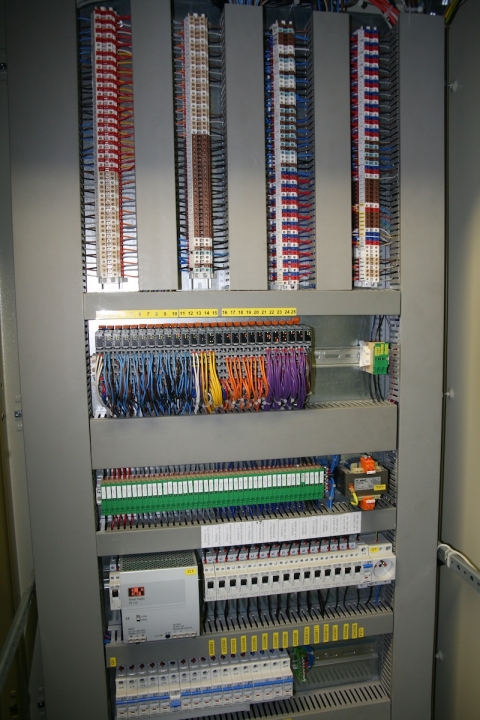

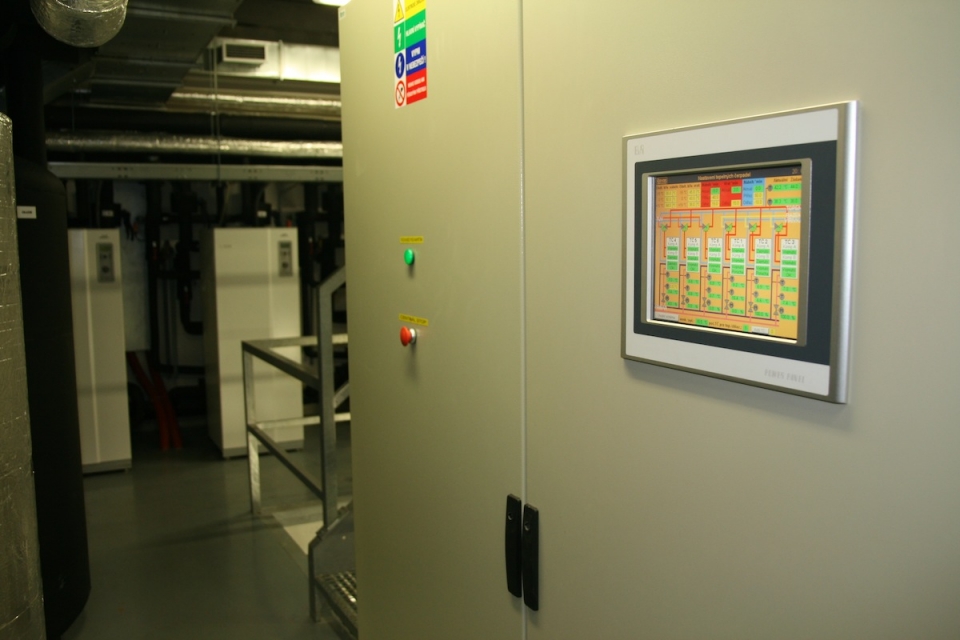

Pro regulaci a řízení byl zvolen průmyslový řídící systém Bernecker & Rainer. Srdcem je Power Panel PP420 umístěný ve strojovně tepelných čerpadel. Na jeho dotykovém panelu 10,4" je vizualizován celý technologický proces. Styk s technologií zajišťují moduly vstupně-výstupního stavebnícového systému X20. "Ostrůvky" těchto modulů jsou umístěny nejen ve strojovně tepelných čerpadel, ale i v jednotlivých objektech areálu. S panelem komunikují stejně jako frekvenční měniče čerpadel pomocí sběrnice CAN. Panel PP420 je připojen do počítačové sítě areálu pomocí sběrnice Ethernet a jeho data lze vizualizovat na jakémkoliv počítači v síti nebo vzdáleně přes Internet.

 Realizace je ojedinělým příkladem využití kaskády více tepelných čerpadel. Optimální provoz by však nebyl myslitelný bez vysoce sofistikovaného řízení.
