Topné kabely s konstantním výkonem
Velkou výhodou topných kabelů s konstantním výkonem je jejich snadná a rychlá montáž, např. na potrubí, kdy kabel může být zkracován na libovolnou délku, navíc je napájen pouze z jedné strany. Konstantní topný výkon [W/m] usnadňuje návrh instalace topného systému, a to vč. požadovaného jištění.
Oproti tomu při použití sériových odporových kabelů je nutné mít pro různé délky potrubí různé ohmické hodnoty kabelů. Návrh instalace kabelu je potom velmi složitý, vyžaduje větší počet různých ohmických hodnot, úprava délky topného kabelu na stavbě je velmi omezená.
Princip činnosti:

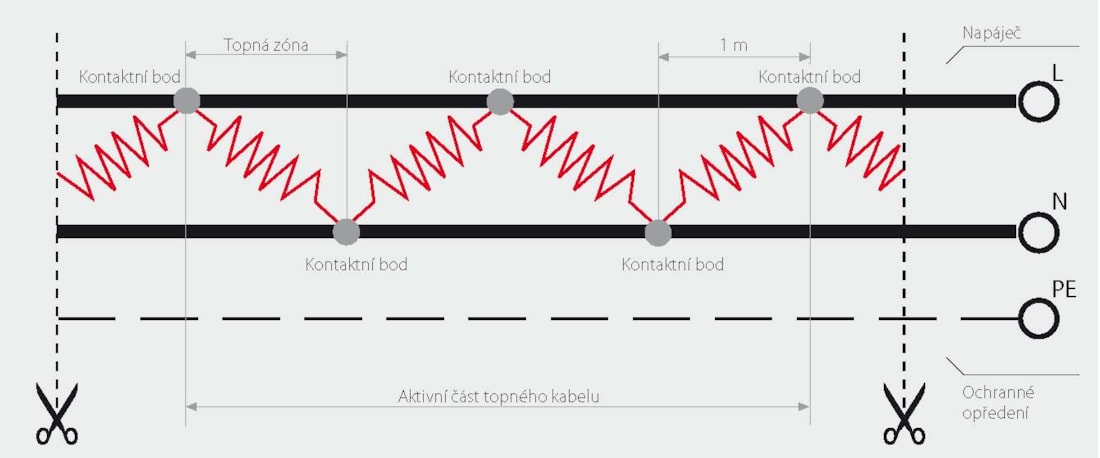

Topný kabel s konstantním výkonem je v podstatě řada stejných odporů R zapojených paralelně, což umožňuje stejný výkon každé této sekce. Tyto odpory jsou vyrobeny z odporového drátu omotaného kolem izolovaných napájecích vodičů, se kterými jsou vodivě spojeny v každém kontaktním bodu.
Sekce mezi 2 sousedními kontaktními body jsou označeny jako topná zóna. Proto tento kabel může topit jen v místě mezi 2 kontaktními body, jak ukazuje následující obrázek:
